Fixturlaser简介

全面测量系统

全功能高性能转轴对中仪 Fixturlaser NXA Ultimate

有了Fixturlaser NXA Ultimate,你就拥有了设备安装精度测量所需要的所有功能,因此,它是名副其实的全面测量工具。

优化设备运转条件的全面测量工具

作为转轴对中与几何测量功能的完美结合,用户可以全面掌控机器设备的运行情况。在设备维修与设备安装领域,Fixturlaser NXA Ultimate为您提供完善功能。

设备在现场实际安装之前,需要使用平面度测量功能对基座进行平面度检测,完成安装后,又需要对联轴器对中情况进行测量。这样用户的设备运转条件就得到了可靠保障。

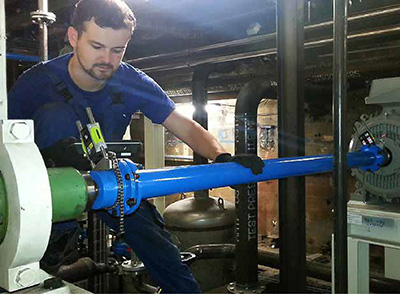

转轴激光对中

Fixturlaser NXA Ultimate的各项功能集成了很多新技术,很多都是行业首创,例如:

  • 具有超高分辨率的CCD接收器。
  • 采用内置蓝牙的新型测量探头,全行业最薄,30mm接收窗口,线形激光。
  • 得益于测量探头的内置陀螺仪,转轴对中测量时,在竖直与水平两个方向上盘车均可测得探头的准确位置,用户可以对竖直转轴进行小于180°的任意三点受限对中测量。
  • 卓越的续航能力——一次充电连续使用10小时.
  • OmniView 功能确保一起的显示视角与操作员现场实际视角始终同步,得益于显示单元的内置陀螺仪(6轴MEMS动作传感器)

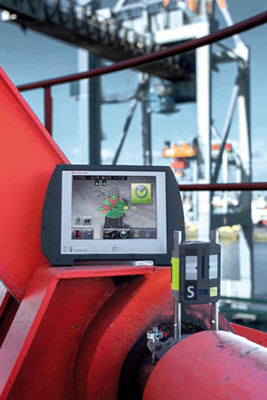

    OMNIVIEW – 与现场操作员视角始终同步

激光几何测量

Fixturlaser的激光几何测量系统以应用广泛与操作简便深受好评,例如:

  • 直观的3D动画图形用户操作界面,各种图标及色彩等级可以在整个测量过程中为用户提供引导。.
  • 在测量及同步调整阶段的动态实时数值显示,包括水平(X)与竖直(Y)方向。
  • 测量数据结果分辨率达到微米级别。
  • 测量结果评估功能,使用户可以分析处理已储存的测量结果,选择最优的基准,进而将现场调整工作量减至最低。

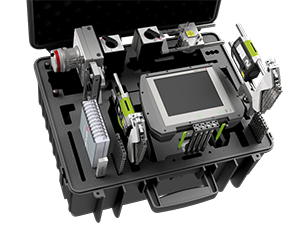

装箱清单



FIXTURLASER NXA Ultimate

1 显示单元

2 个数字智能传感器

2 个支架

2 条8 mm60链节链条

杆套件

加长夹具

磁座

R2传感器/接收器

探测器支架

T21发射器

2 个万能工具

卷尺5米

U盘

充电器

操作手册

技术参数

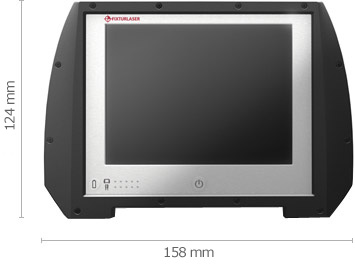

NXA_dimensions

技术参数

FIXTURLASER NXA Ultimate


机箱


重量(标准配置):

4 kg

外箱尺寸:

510 mm x 417 mm x 214 mm

显示单元

重量:

1,2 kg(含电池)

外形尺寸:

124 mm x 158 mm x 49 mm

环保防护等级:

IP 65

显示屏尺寸:

6,5” (165 mm) 对角线(133 x 100 mm)

陀螺仪:

6轴向MEMS内置运动传感器,带漂移补偿和自动校准

续航时间:

41 小时

电池充电时间:

5 小时

S3/M3 测量探头

重量:

192 g (含电池)

外形尺寸:

92 mm x 77 mm x 33 mm

环境防护等级:

IP 65

对中测量距离:

Up to 10 m

传感器:

第二代数字HD CCD

传感器长度:

30 mm

传感器分辨率:

1 µm

传感器精度:

0,3% ± 7 µm

陀螺仪:

6轴向MEMS内置运动传感器,带漂移补偿和自动场校准

连续测量时间:

17 小时

激光器安全性

轴支架

适用轴:

Ø 20-450 mm

杆件:

4 根 85 mm 和 4 根 160 mm

XA RM二维接收器

重量:

116 g

尺寸:

57 x 50 x 40 mm

探测器尺寸:

20 mm x 20 mm

测量精度:

1% ± 3 µm

T21 发射器

材质:
工作温度: 0 to 50°C
储存温度: 20 to 70°C
重量: 1150 g
激光等级: Class 2
尺寸: 100 x 103 x 109 mm
可测量范围: Up to 20 m
激光扫描平面: ±0,02 mm/m
角棱镜精度: ±0,02 mm/m
电源: 2 节 LR6
工作时长: 15 小时

可选配件

Fixturlaser Extension fixture

Fixturlaser Magnetic base

Magnetic Brackets

U型夹具,49 mm

U型夹具,94 mm

用于在有限的空间内安装激光单元。

磁力座

用于在尺寸较大的轴上较快速地安装

在此使用U型夹具

薄磁支架

在不可使用带链条的V型支架的有限空间内使用。

Thin Chain Fixture

Fixture for Non-Rotating Shafts

保护膜

细链夹具

用于在有限的空间内安装测量装置。

非转动轴夹具

用于无轴旋转或有限的轴旋转的设备。

显示屏的保护膜

保护您的显示屏,使其更长久地使用。

Rod stabilizer

Rod kit

Rod Kit

连杆稳定器

与超长连杆一起使用

4 x 100 mm的杆套件

可用作延伸杆。

连杆套件

钛合金的超长连杆,2 x 250 mm和2 x 500 mm。

Chain

Offset fixtures and software

OL2R fixtures with software

8 mm的60环链条

可用作延伸链条。配有挂钩。

万向联轴器附件及软件

用于万向联轴器/偏心轴对中测量的全套附件及软件。

OL2R(对中热变形)附件及软件

用于设备停机至运行的对中热变形补偿量测量。

010探针

FIXTURLASER LEVEL

AT-010 探针

智能位移探头,用于安全可靠地测量轴向和径向跳动。

激光水平仪

安装期间用于调平机器或机器部件的测量传感器。
