万向轴对中扩展组件 Fixturlaser NXA OFFSET
带有偏置驱动的机器通常被认为对驱动轴和从动轴之间的角度误差不敏感。 然而，它们不能吸收轴之间的角度偏差，因此我们的套件是偏移夹具。 传统的对齐方法不能提供所需的精度水平。
为什么要对齐万向轴？
角度不对中的万向轴通常会导致从动轴在运行过程中旋转不均匀，从而导致振动增加。 换句话说，对齐万向轴与常规轴一样重要。 这是为什么？
-
机器驱动器的重要组成部分，万向轴断裂会导致停机
-
万向轴对准不良会限制生产能力和产品质量
-
当需要维修或发生故障时，代表着相当大的成本
-
对齐不当的万向轴会缩短齿轮箱和电机的使用寿命
-
万向轴在运行状态下的故障可能非常危险。

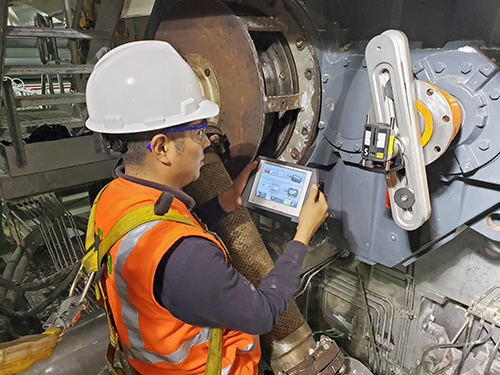

使用带有偏置夹具套件的 NXA，您可以像对准任何其他轴一样快速地精确对准任何偏置安装的机器。 偏移夹具套件包括软件和夹具。
用于快速安装的激光指示器

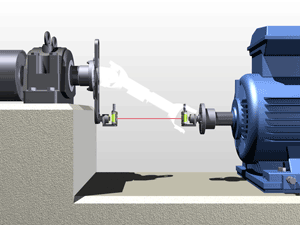

Fixturlaser Offset NXA夹具组件自带激光指示器，这意味着完成设备粗调之前并不需要对中仪。粗调过程中仅仅需要调整设备的空间位置，使两侧的激光束各自射到对面靶标
的中心，即可完成。使用Fixturlaser Offset NXA，使设备安装变得简单快捷。
|
|
|

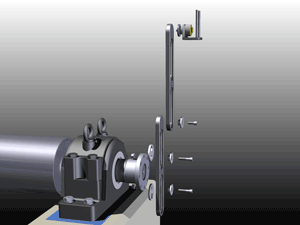

Offset 组件包含多种附件组装方案，使用联轴器配有的连接螺栓就可以将延长臂固定在法兰端面。
|
|

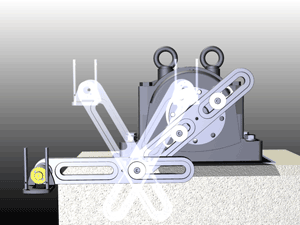

Offset 组件可以沿着与从动端联轴器法兰端面平行的平面随意调整，将从动轴与主动轴的偏置距离 “消除”。
|
|
|
|
|
|
|

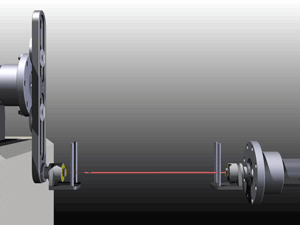

每侧旋转组件内置的激光束代表了各自设备的实际旋转轴线方向。
|
|
安装对中探头，使用时钟法测量。探头在夹具上盘过180度范围内的三个角度位置后，可以计算得到设备实际位置结果。
|
装箱清单
|
FIXTURLASER NXA OFFSET
|
|
2 个夹具
|
|
2 个选择单元
|
|
4 个硬化间隔垫圈
|
|
3 个导向垫圈
|
|
2 件杆工具
|
|
螺钉
|
|
六角扳手
|
|
安装工具
|
技术参数
|
FIXTURLASER NXA OFFSET
|
|
|
重量:
|
10.2 kg
|
|
外箱尺寸:
|
780 mm x 325 mm x 135 mm
|
|
螺孔最大间距:
|
360 mm
|
|
Max offset:
|
650 mm
|
|
材料:
|
铝合金
|
|
激光:
|
Class 2 laser
|
|
工作温度:
|
0 ~ +50℃
|
|
存储温度:
|
-20 ~ +70 ℃
|
可选配件
偏置夹具附件套件
一个带有 2 个导向垫圈的附加臂。
